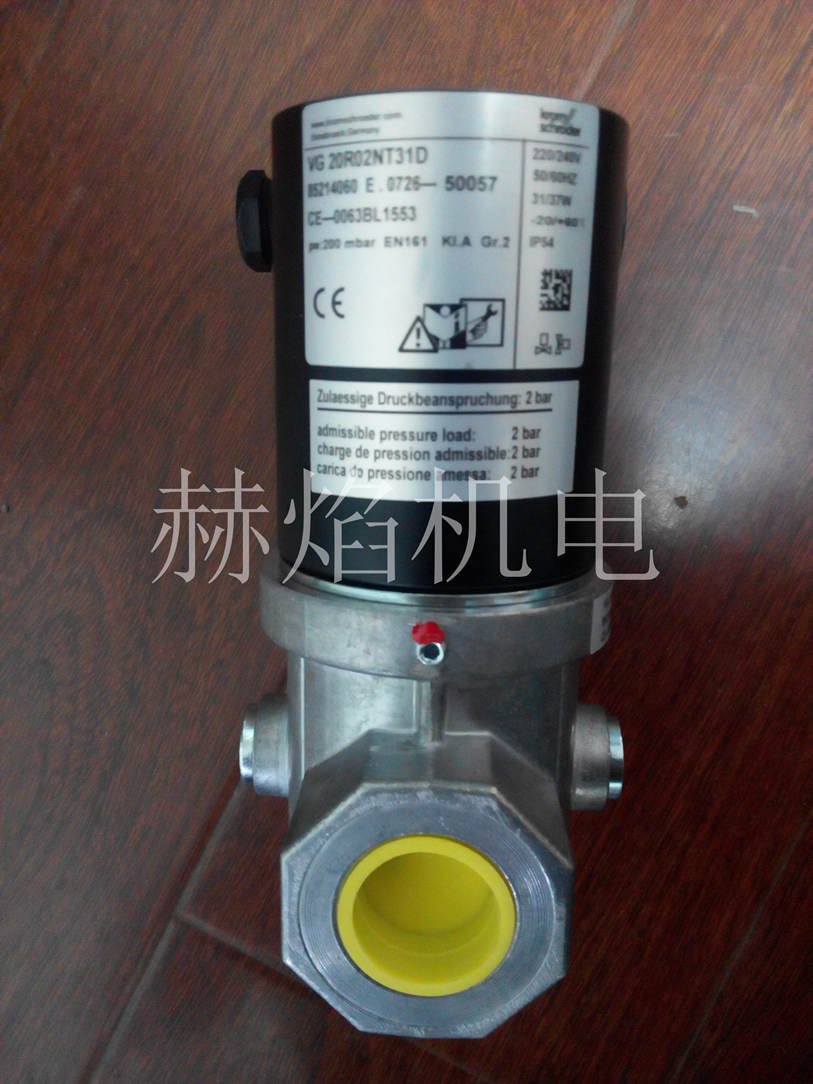

燃气电磁阀VG..简介

□　燃气安全阀,EN 161标准 ，A级阀 耐压范围：

– 00 mbar，0 – 360 mbar，

– 1000 mbar，0 – 1800 mbar

符合国际通行标准，经过EC测试和认证 使用寿命长 性能可靠，品质优良

有快开型和慢开型，初始开度可调 流量调节可选

适用脉冲控制系统用于烧嘴或其它燃气装置前的燃气及空气 管路的安全，调节和控制。

技术参数

电磁-弹簧式燃气安全阀为常闭阀门。 阀座：硅化铝

连接方式：螺纹连接与法兰连接

阀板密封圈：丁腈橡胶。适用气体种类：天然气，城市煤气， LPG液化气和空气。 生物甲烷

开启时间:—VG..N: 快开型≤ 0.5 s；—VG..L: 慢开型约 10 s

关闭时间: VG..N，VG..L：≤ 1 s

环境温度: - 0 °C － +60 °C

防护等级: IEC 5 9 标准的IP 54等级

线圈功率因数: cosφ= 1

设计有安全保护整流器，电压经过整流后 才加载到线圈上。 定购时请指定工作电压。在开启和正常工 作过程中，功率保持不变。

VG..L带燃气初始流量调节,流 量 可 以 在 0 - 7 0 % 范 围 内 调 节 ( 当Δp=1mbar时)。出厂时该阀的初始流量没有调节，阻尼装置处于工作状态。

VG..CPS型带阀位显示器，该阀带有微动开关，根据接线或闭合顺序的不同，显示阀位是“关闭”还是“未关闭”。出厂时已做标准设置。

安装 可以水平安装和垂直安装。安装过程中不 要用电磁头作为杠杆，请使用合适的扳手。

结构特征

□　VG 6 – 15/10 结构

内有保护阀座的不锈钢滤网。非有色金属。材料的接口螺纹适用于生物甲烷。标准插拔式工业插头带有紧固螺栓,符合ISO4400。燃气设备所需的保护类型是通过不同的安装方式来获得的。

□VG 15–40/32 结构　(图 +4) 阀体两面均有Rp1/4的压力测量孔与阀进口 腔相通。 如用于生物甲烷等介质,请特殊定购。内有保护阀座的铜或不锈钢滤网(用于生物甲烷)。 可以进行流量调节。

电缆接头：Pg 11 端子： ,5 mm . 选项：ISO 4400标准插头,阻尼头和阀位 指示器。

□　VG 40 – 100结构

阀体两面均有Rp 1/4的测压孔与阀进口腔 相通。如法兰连接，则在进口腔和出口腔均有测压孔。内有不锈钢滤网。如用于生物甲烷等气质,则需特殊定制。 电缆接头: Pg 13,5；端子：5 mm。
