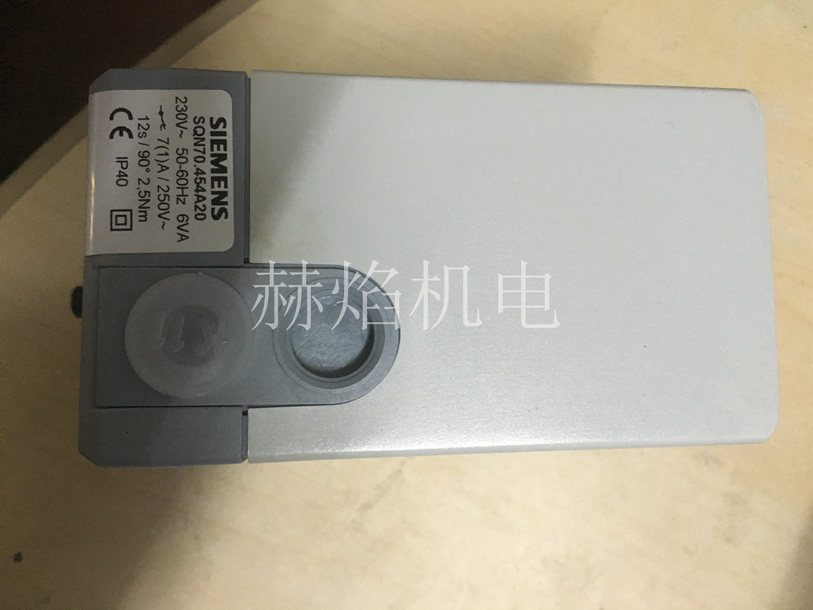

    SQN70`71系列伺服电机 德国（Siemens）西门子

    SQN70、71…电动执行机构，即伺服电机，用于中小型燃油或燃气燃烧器的风门挡板控制或空/燃比控制。

    运行时间4.0S - 30S，保持转矩0.7...1.3 Nm。凸轮控制，齿轮离合。内部及外部位置指示，设置有便于调整的终端及辅助开关。

    SQN70..逆时针旋转，SQN71..顺时针旋转。

    与 P-PI或PID控制器连接，例如 RWF40…。直接连接不同型号的燃烧控制器，例如LOA..,LMO…,LMG…或 LFL…

    结构特点

    □　执行器外壳- 耐压和抗热塑料壳体组成。 颜色: SQN70、SQN71白色，SQN74、SQN75黑灰色。

    □　驱动马达：双向旋转同步马达

    □　螺丝接线端子

    □　带有离合装置的免维护齿轮机构

    □　内置定位标示

    □　便于调整的限位开关和辅助开关

    □　集成电路回路

    凸轮触点地调整

    □　使用可调整的凸轮。

    □　凸轮边上的刻度指示凸轮触点的角度。

    □　凸轮可以手动调节或是使用附带地专用扳手或类似的工具完成。

    燃烧器配件常用规格相关数据

    型号 图纸号. 驱动轴类型 90°
    行程
    时间
    s     		额定扭矩
    Nm     		保持转 矩 辅助开关 继电器 外壳
    长度
    mm     		替代类型参考
    SQN70.224A20 2 0 4 1.5 0.7 2 2 117 ---
    SQN70.244A20 4 0 4 1.5 0.7 2 3 117 SQN30.121A2700
    SQN70.264A20 6 0 4 1.5 0.7 2 --- 80 SQN30.101A2700

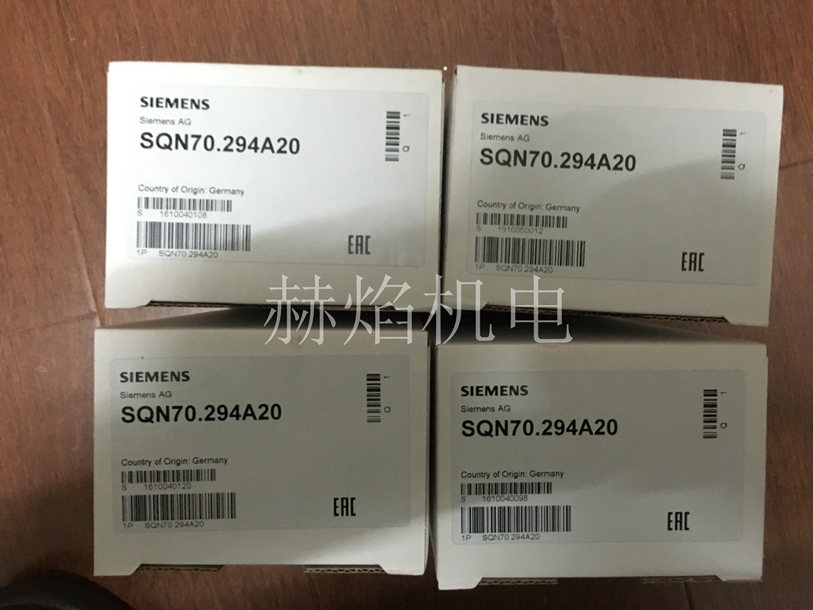

    SQN70.294A20 9 0 4 1.5 0.7 2 1 117 SQN30.111A2700
    SQN70.324A20 2 0 6 1.5 0.7 2 2 117 SQN30.151A2700
    SQN70.424A20 2 0 12 2.5 1.2 2 2 117 ---
    SQN70.454A20 5 0 12 2.5 1.2 2 3 117 ---
    SQN70.464A20 6 0 12 2.5 1.2 2 --- 80 ---
    SQN70.464A23 6 3 12 2.5 1.2 4 --- 80 ---
    SQN70.624A20 2 0 30 2.5 1.3 2 2 117 ---
    SQN70.664A20 6 0 30 2.5 1.3 2 --- 80 SQN31.401A2700
    SQN70.664A23 6 3 30 2.5 1.3 2 --- 80 SQN30.401A2730
    SQN72.2A4A20 A 0   1.5 0.7
    SQN71.224A20 2 0 4 1.5 0.7 2 2 117 SQN31.151A2700
    SQN71.264A20 6 0 4 1.5 0.7 2 --- 80 SQN31.101A2700
    SQN71.424A20 2 0 12 2.5 1.2 2 2 117 ---
    SQN71.444A20 4 0 12 2.5 1.2 2 2 117 ---
    SQN71.454A20 5 0 12 2.5 1.2 2 3 117 ---
    SQN71.464A21 6 1 12 2.5 1.2 2 --- 80
    SQN71.624A23 2 0 30 2.5 1.3 2 2 117 ---
    SQN71.664A20 6 0 30 2.5 1.3 2 --- 80 SQN31.401A2700
    SQN71.694A20 9 0 30 2.5 1.3 2 1 117 ---

    使用电源A20为220伏，A10为110伏。在电压不足的情况下，扭矩会降低大约 20%

    在 60Hz 情况下，行程时间将缩短大约 20%
