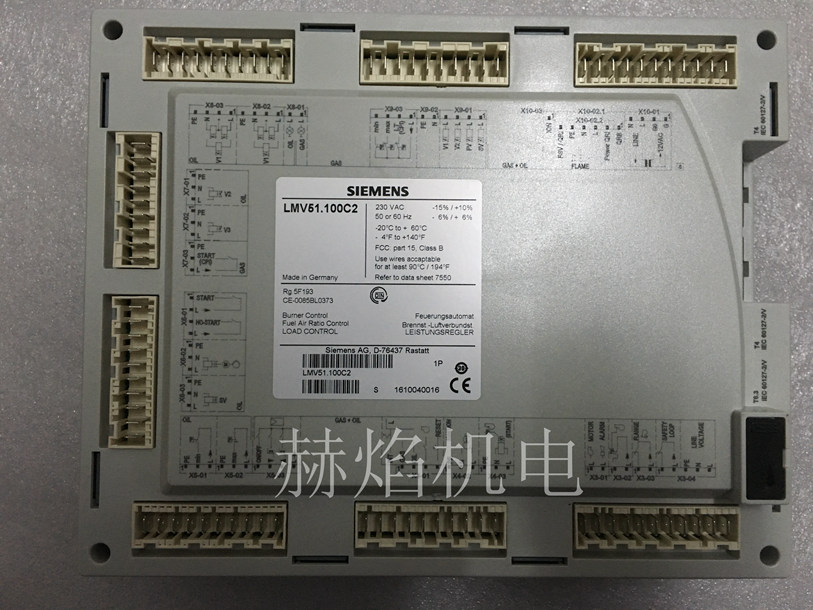

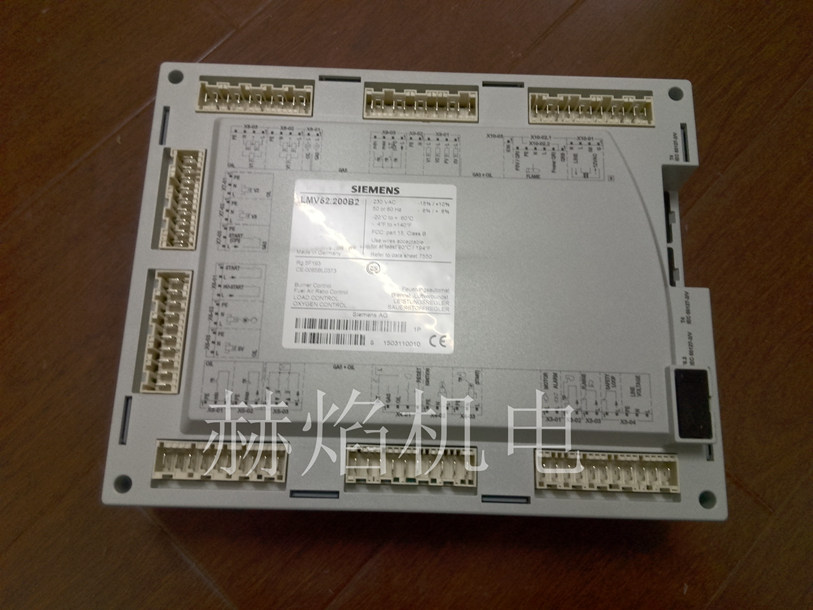

    LMV5电子空燃比控制器 德国(Siemens)

    LMV系列燃烧器控制器



    技术性能及结构特征:

    LMV…系统,具有双处理器的启动,报警及运行故障提供优越的状态监控(高清晰显示器)和远程显示。 功能齐全,操作简便的应用软件

    通过AZL…或其他控制系统的选择或设置燃烧器的启停、燃料供应。具有提供运行模式的控制,打印运行报表等功能。

      过程处理数据:运行及锁定信息

      温度或压力:当前运行状态

      烟气含氧量:自诊断

      燃烧效率:锁定记录

      燃料计量:故障记录

    最新的LMV5…大型燃烧器(﹥2MW)管理系统采用最先进的“电子”空/燃比控制的理念,通过Can bus总线分别控制燃料执行和风门执行机构来实现最佳的燃烧空/燃比。以最小的过剩空气量来达到最高的燃烧效率。该系统可以同时控制四台执行机构,也可以根据需要扩展到六台以满足高端燃烧控制需求。

    安装注意事项:

    1.燃烧器的安全启动和火焰检测。

    2.安全可靠的燃气阀门泄漏检。

    3.控制空/燃比设定的空/燃比保持一致。

    4.锅炉的温度或压力控制依据预先设置的PID运算法则(可选)。

    亦可通过外部的控制设备。

    LMV…系统,具有双处理器的启动,报警及运行故障提供优越的状态监控(高清晰显示器)和远程显示。

    功能齐全,操作简便的应用软件。

    安装注意事项:

    1.控制器单元和其他电缆必须与高压点火电缆分开安装。不要混淆相线和中线。安装开关、保险丝、接地等等,都要遵守当地的规则。

    2.必须确认不超过接线柱所能允许的最大电流量。不得将主电源接到燃烧控制器的输出端子。

    3.从市电电源处用一个all-polar 开关将燃烧控制器隔离出来,至少留3mm的触点间隙。

    4.用一个公制螺和放松垫圈保护底盘下的接地套管。

    5.在没有使用风机的情况下,一个AGK25必须被连接到控制器的接线柱3上,否则燃烧器不能可靠启动。

    6.为安全起见,将中性导线连接到插入块底部的中性分配器或接线柱2。如下所示,燃烧的元件(风机、点火变压器和气阀)如图7435a14所列,必须连接到中性导线上。

    7.中性导线和接线柱2之间的连接是在控制单元底部事先连线。

    燃烧器配件相关数据

    型号 最多支持
    执行器数
    PID负荷控制 VSD控制 氧含量修正 TAS max
    Gas Oil
    LME51.000B2 4 3s 5s
    LME51.100B2 4 × 3s 5s
    LME51.200A2 4*) × 3s 5s
    LME52.200A2 6 × × × 3s 5s
    LME52.240A2 6 × × × 10s 15s

    LMV51…用于鼓风式燃烧器,集成了燃料空气比例调节和PID负荷调节控制器

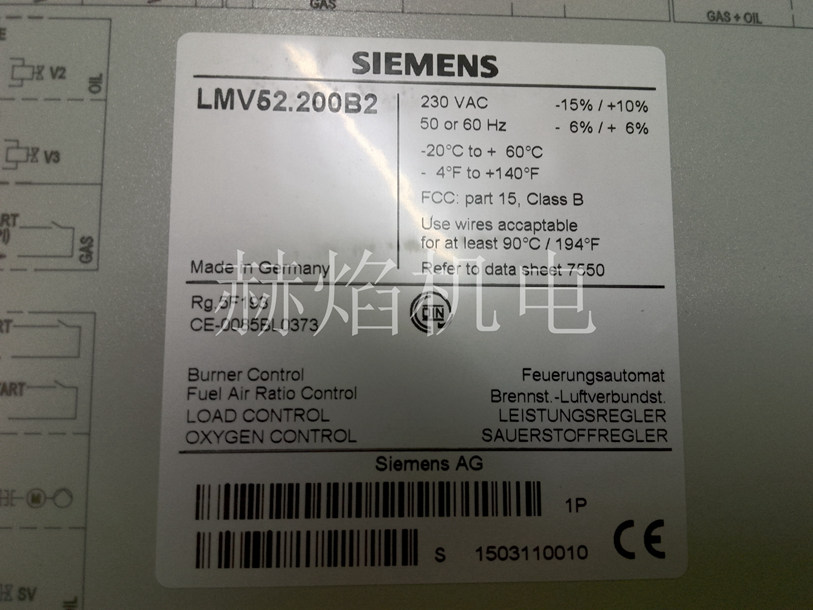

    LMV52…用于鼓风式燃烧器,集成了燃料空气比例调节和PID负荷调节及氧含量修正的控制器

    该控制系统由LMV5…控制器、AZL…显示操作元件、QRI…火焰探测器、SQM4…电动执行机构组成。
