    RG/2MC系列RC05,RC06,RC07减压阀

    RG/2MC DN15，RG/2MC DN20，RG/2MC DN25，RG/2MC DN32，RG/2MC DN40，

    RG/2MC DN50，RG/2MC DN65，RG/2MC DN80，RG/2MC DN100

    一、简介：

          意大利MADAS燃气调压器符合欧洲BS  EN88准则和UNI-CIG7430标准，其运行时的最高的工作压力为2bar，工作压力在进行压力和流量变化的情况下，仍能维持精确，UNI-CIG8042调节标准中规定：每一台燃烧器的进气管上都必须安装一个调压器。
    二、技术参数：
    1、进口压力：P1：2kpa-200Kpa(20mbar-2bar)
    2、出口压力：P2：0.8Kpa-50Kpa(8mbar-500mbar)
    3、流量范围：Q=15-3000 Nm3/h（天然气）
    4、稳压精度：±5%
    5、关闭压力：≤1.2P2
    6、等级：A级（符合欧洲BS EN88准则）
    7、适用介质：煤气、天然气、液化石油气等无腐蚀性气体
    8、金属材料：压铸合金铝、不锈钢和黄铜
    9、非金属材料：膜片，阀垫及其它橡胶件，采用耐介质腐蚀的丁腈橡胶，并用合成纤维加强
    10、导压管材料：紫铜管
    11、连接方式：螺纹接口（DN15-DN50）符合ISO 7/1标准
                          法兰接口（DN65-DN100）符合ISO 7005标准
    12、适应温度：-15℃-+60℃
    13、最大工作压力：1bar-2bar
    14、最高介质温度：60℃
    15、公称压力：PN16
    三、如何选择调压器：

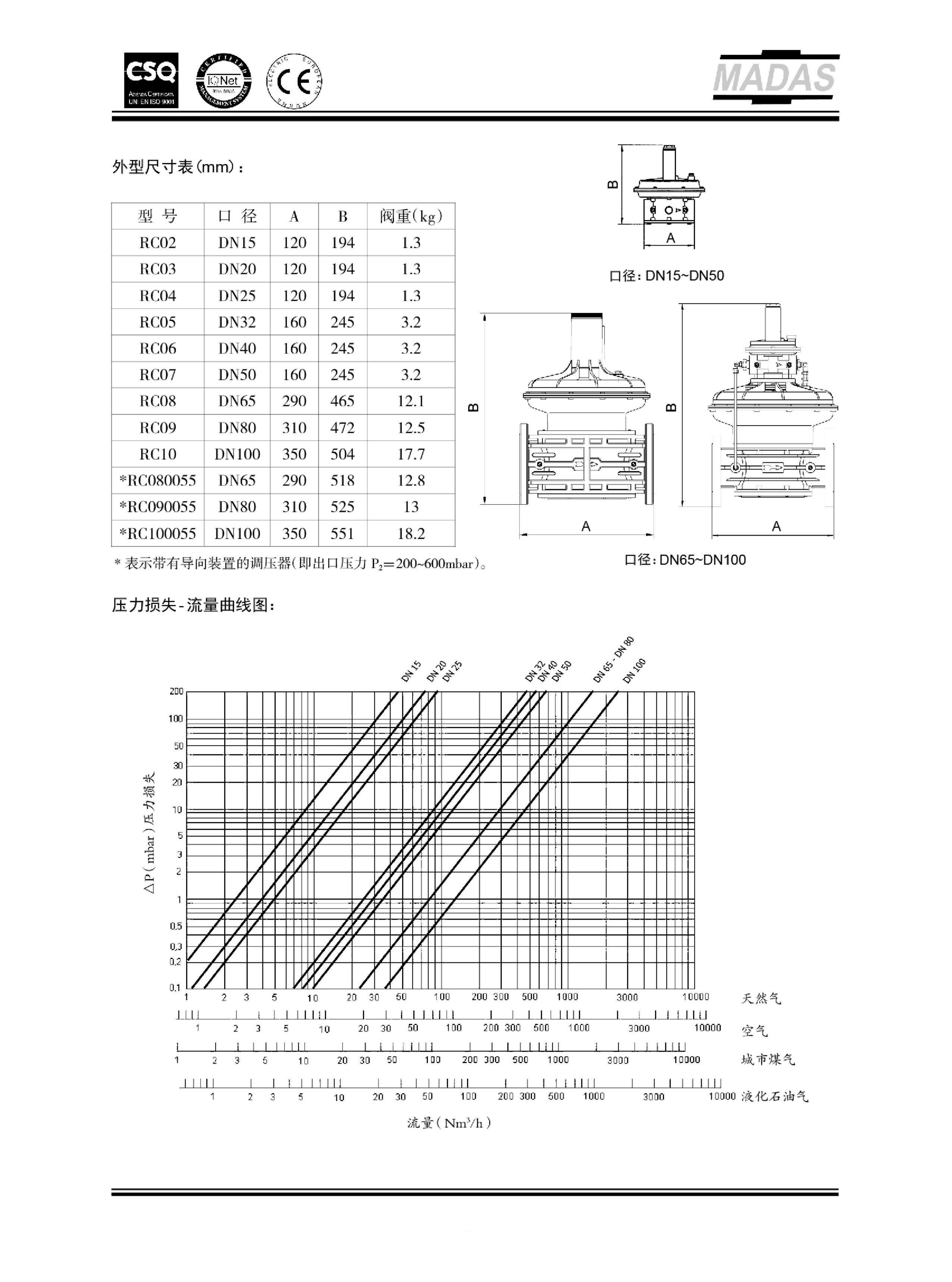

          调压器的容量取决于其连接件的直径以及压力损失。进口处的最大压力不能超出最大允许值。为达到最佳的工作效果，压力降应为气体通过调压器因摩擦而产生的压力损失（△P）。压力损失△P可以从“压力损失——流量”曲线图中查得。
         压力损失：△P=调压器进口压力与出口压力的差值
         例如：进口压力P1=30mbar
                 出口压力P2=25mbar
                 流量Q=75 Nm3/h（天然气）
    选择合适的调压器，请按照如下步骤进行：
    1)计算压力损失△P=30-25=5mbar
    2)在纵轴上找到5mbar这一点，划一条水平线直到从流量值引出的垂线相交一点。
    3)根据这一点，选择其右边那条线所代表的调压器即可。（该例选DN50）维护。
