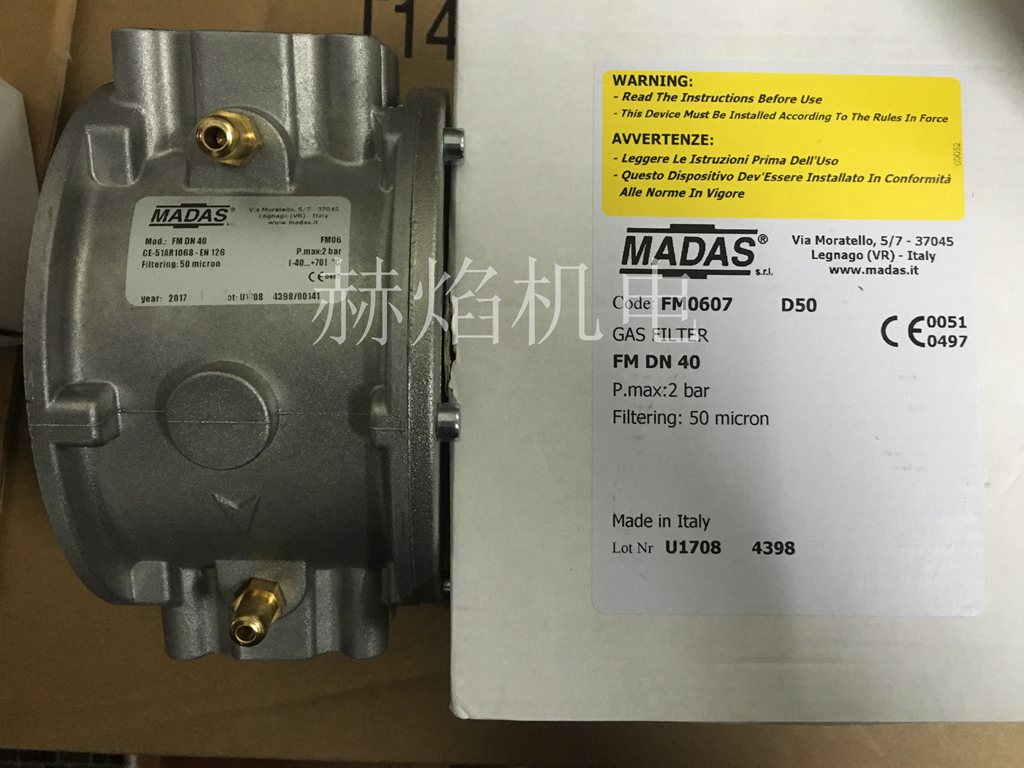

    FM·FF系列燃气过滤器 意大利(madas)马达斯

    一、简述：
        意大利MADAS（马达斯）燃气过滤器允许通过合适的UNI-CIG标准文件进行逆流向上的压力检测。压铸铝的精确制造，在其法兰和螺纹类型的过滤中确保过滤的颗粒极其精确，小于UNI-CIG8042规则要求（50μm）。过滤网是用可洗的合成材料制造的。UNI-CIG8042调节标准要求调压器前要安装一个尺寸适当的过滤器。

    二、技术参数：
    1． 最高工作压力：2bar-6bar；
    2． 等  级：A级（符合欧洲 BS EN126准则）；
    3． 第2组：（符合欧洲 BS EN126准则）；
    4． 适用介质：城市煤气、天然气、液化石油气等无腐蚀性气体；
    5． 适应温度：-15℃-+70℃；
    6． 连接方式：螺纹接口（DN15-DN50）符合ISO 7/1标准；
                 法兰接口（DN65-DN200）符合ISO 7005标准；

    7． 公称压力：PN16

    三、结构剖析图（一）：



    口径：DN15-DN50螺纹接口（图一）




    口径：DN65-DN100法兰连接（图二）


    图示（一）： ①固定螺丝  ②固定卡  ③过滤网  ④阀体  ⑤密封垫  ⑥阀盖  ⑦测压口
    图示（二）： ① 阀盖   ② O型密封圈   ③ 过滤网   ④ 底盖固定螺丝   ⑤ 底盖
                       ⑥ 狭槽导柱    ⑦ 阀体    ⑧上盖固定螺丝    ⑨ 测压口




    DN125-DN150法兰接口



    图示（三）： ① 固定螺丝 ② 过滤网支撑架 ③ 过滤网 ④ 阀体 ⑤ O型密封圈
                       ⑥ 阀盖   ⑦ 测压口


    四、压力损失-流量曲线图：


    五、外型尺寸表（mm)：

    型号

    口径

    A

    B

    过滤网面积（mm2）

    FM02

    DN15

    120

    72

    6000

    FM03

    DN20

    120

    72

    8000

    FM04

    DN25

    120

    72

    8000

    FM05

    DN32

    160

    87

    14700

    FM06

    DN40

    160

    87

    14700

    FM07

    DN50

    160

    110

    23000

    FF08

    DN65

    310

    208

    45000

    FF09

    DN80

    310

    208

    45000

    FF10

    DN100

    310

    247

    66500

    FF11

    DN125

    490

    295

    15600

    FF12

    DN150

    490

    295

    15600

    FF13

    DN200

    600

    420

    —
